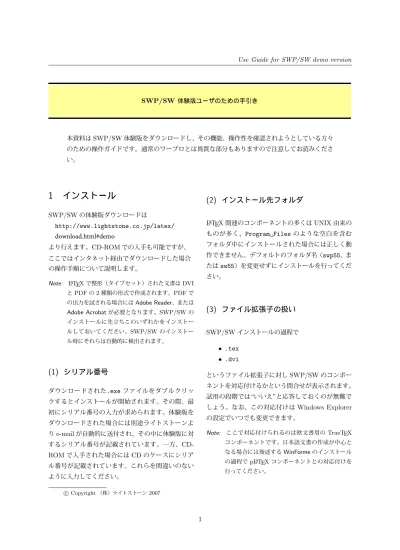

SWP/SW 体験版ユーザのための手引き

本資料はSWP/SW体験版をダウンロードし、その機能、操作性を確認されようとしている方々

のための操作ガイドです。通常のワープロとは異質な部分もありますので注意してお読みください。

1

インストール

SWP/SWの体験版ダウンロードは

http://www.lightstone.co.jp/latex/ download.html#demo

より行えます。CD-ROMでの入手も可能ですが、ここではインタネット経由でダウンロードした場合の操作手順について説明します。

Note: _LA_TEXで整形（タイプセット）された文書は_DVI

とPDFの2種類の形式で作成されます。PDFで

の出力を試される場合にはAdobe Reader、または Adobe Acrobatが必要となります。SWP/SWの

インストールに先立ちこのいずれかをインストールしておいてください。SWP/SWのインストー

ル時にそれらは自動的に検出されます。

(1)

シリアル番号

ダウンロードされた.exeファイルをダブルクリックするとインストールが開始されます。その際、最初にシリアル番号の入力が求められます。体験版をダウンロードされた場合には別途ライトストーンよ

りe-mailが自動的に送付され、その中に体験版に対

するシリアル番号が記載されています。一方、 CD-ROMで入手された場合にはCDのケースにシリアル番号が記載されています。これらを間違いのないように入力してください。

(2)

インストール先フォルダ

LA

TEX関連のコンポーネントの多くはUNIX由来のものが多く、ProgramÃFilesのような空白を含むフォルダ中にインストールされた場合には正しく動作できません。デフォルトのフォルダ名（swp55、またはsw55）を変更せずにインストールを行ってください。

(3)

ファイル拡張子の扱い

SWP/SWインストールの過程で

• .tex

• .dvi

というファイル拡張子に対しSWP/SWのコンポーネントを対応付けるかという問合せが表示されます。試用の段階では“いいえ”と応答しておくのが無難でしょう。なお、この対応付けはWindows Explorer の設定でいつでも変更できます。

Note: ここで対応付けられるのは欧文書用の_TrueTEX

コンポーネントです。日本語文書の作成が中心となる場合には後述するWinFormeのインストール

の過程でpLA

TEXコンポーネントとの対応付けを

行ってください。

c

(2)

(4)

ライセンス取得

SWP/SWのインストールが終了した時点でライセ

ンス取得を求めるダイアログが表示されます。体験版であってもライセンスを取得しないとViewerの機能しか使用できません。30日間有効な評価用ライセンスを取得してください。製品版と全く同一の機能が使えるようになります。ライセンスの取得はインタネット経由で直ちに行えますが、ライトストーンに対し取得代行をe-mail、またはFaxで依頼することもできます。ダイアログ上で「登録情報が記載されたファイルを作成し、申請する。」を選択してください。

(5)

動作環境の設定

ライセンス取得が終了すると欧文書の作成、編集が可能になります。しかし起動されたばかりの

SWP/SW 上にはごくわずかのツールバーは表示

されているものの、数式入力/編集に関係したツールバー等はみな非表示となっています。まず「表示」メニュー：「ツールバー」と操作し、基本操作に必要となる以下の項目にチェックマークを入れてください。

• 数式テンプレート • 記号キャッシュ • 数式オブジェクト

• タイプセットオブジェクト • 記号パネル

• フラグメント

個々のツールバーの周縁部をdrag & dropすることで配置を調整できます。

(6) Vista

/7/8

特記事項

WindowsVista/7/8 上に SWP/SWをインストールした場合には、SWP/SW起動時に毎回

“システムレジストリを更新できません。許可し

ますか？”　というメッセージが発せられます。対応方法については

http://www.lightstone.co.jp/latex/ support1.html

をご参照ください。

2

欧文書の作成

SWP/SWのインストールが終了すると欧文書の作

成/編集が可能になります。以下の操作を試してみてください。

(1)

ドキュメントシェル

SWP/SW起動直後には“Untitled1”と表示された白紙の文書が表示されているはずです。しかしこの文書のドキュメントクラス*1は jarticleのため、日本語文書用の環境が設定されていないと処理することができません。この文書を閉じた後、「新規作成」ボタンをクリックし「新規作成ダイアログ」を開いてください。このダイアログを通じて 150種以上のシェル（文書作成用テンプレート）を選択することができますが、通常は「Standard LaTeX」シェルフォルダ中のシェルを使用します。ここに登録されているシェルの中で欧文用は次の 5種です。

• Blank - Standard LaTeX Article

• Standard LaTeX Article

• Standard LaTeX Book

• Standard LaTeX Report

• Standard LaTeX Conference Proceedings

(2)

論文型シェル

まず論文作成用のarticleというドキュメントクラスを前提としたシェル「Standard LaTeX Article」を開いてみてください。

(a) まずクラスファイルを確認しておきます。「タ

(3)

イプセット」メニュー：「オプションとパッケージ」：「クラスオプション」タブと操作し、クラスファイル名がarticleとなっていることを確認ください。これによって欧文の論文として文書が整形されます。

(b) 画面上に表示されているのは本文ですが、これとは別に表題に関する情報が付帯しています。「タイプセット」メニュー：「フロントマ

ター」と操作しその内容を確認ください。

(c) 本文中のいろいろな部分にカーソルを配置してみてください。青い太字の部分にカーソルが配置されているときには画面下部のフィールド中にSectionとかSubsectionといったタグが表示されます。一方、通常のテキスト上ではタグはBody Textになります。また赤で表示された数式部にカーソルを置いた場合には文字/数式の切替えボタンがに変化する点にご注意ください。

(d) この状態では文書名は依然“Untitledx”となっ

ています。タイプセット操作に先立ち文書の保存操作を行ってください。「ファイル」メニュー：「名前を付けて保存」と操作します。その際、次の点に留意してください。

◦「保存する場所」としてはここでは\swp55 あるいは\sw55中の\tempフォルダを使用してください*2。

◦「ファイル名」としてはarticleとしましょう*3。

◦「ファイルの種類」としては「Portable LaTeX (*.tex)」を選択してください。

SWP/SWが存在しない環境でも取り扱

えるLA

TEX文書が生成されます。

◦「キャラクタセット」としては欧文書の場合、「ASCII (Normal)」を選択してください。

文書名にはファイル名“article.tex”を含む

フルパス名が表示されていることを確認ください。ここで生成されたTEX文書は一般の LA

TEX環境でも処理できます。

(e) SWP/SW環境下で_TEXのコンパイルを行

いDVIファイルを作成してみます。「タイプ

セット」メニュー：「英語タイプセット」：「プレビュー」と操作ください。TrueTEX DVI

Previewerによって5ページの文書が整形さ

れ表示されていることを確認ください。セクション番号や数式番号は自動的に生成される

ためSWP/SW 文書上では明示されていま

せん。

Note: _{TrueTEX DVI Previewer}上での改ページ操作に

はキーボード上のPage Up_,Page Downキーを使用します。

(f) PDF文書を作成するには「タイプセット」メ

ニュー：「英語タイプセット」：「PDFプレ

ビュー」と操作します。Adobe Reader、ある

いはAdobe Acrobatにより整形後の文書が

表示されたでしょうか。

(g) \swp55\temp, または\sw55\tempフォルダ内に次のファイルが生成されていることを Windows Explorerを使って確認ください。

◦ article.tex

◦ article.dvi

◦ article.pdf

(h) 欧文の論文を新規に作成する場合、「Standard LaTeX Article」シェルの内容を逐一置き換えながら進めるのが間違いのない方法です。しかし慣れてきたら全くの白紙からスタートするのも良いでしょう。その場合には「Blank -Standard LaTeX Article」シェルを使用してください。

*2パス名中に

全角文字やスペースが含まれないのであれば他のフォルダでも構いません。 *3_{任意の名前で良いわけですが、}

(4)

(3)

クラスオプション

クラスオプションを調整することで文書の様式を種々変更できます。例えば本資料のように2段組みの文書とする場合の操作を簡単に紹介しておきます。今回は報告書型のドキュメントクラスを使用してみましょう。

(a)「新規作成」ボタンをクリック、「Standard LaTeX」シェルフォルダ中の「Standard LaTeX Report」を選択します。

(b) クラスオプションを操作するためには「タイ

プセット」メニュー：「オプションとパッケージ」と操作し「クラスオプション」タブを選択します。ドキュメントクラスがreportとなっている点を確認してください。

次に「編集」ボタンをクリックするとオプションの一覧が表示されます。カテゴリとして「Columns」を選択、オプションとして「Two columns」を選択した後、「OK」を2度クリックしてダイアログを閉じます。

(c) タイプセットに先立ち文書の保存を行います。「ファイル」メニュー：「名前を付けて保存」と

操作後、次のような指定を行ってください。

◦ フォルダとしては\swp55\tempあるいは\sw55\tempを使います。

◦ ファイル名としては report としましょう。

◦「Portable LaTeX」、「ASCII (Normal)」を選択してください。

(d) ここではDVIタイプセットを行ってみましょう。「タイプセット」メニュー：「英語タイプ

セット」：「プレビュー」と操作ください。各章に続く本文の部分が2段組みで整形されていることを確認ください。

Note: _TEXのコード記述部で_Verbatimタグが使用され

ていますが、この部分では改行が行われません。このためカラム間の重なりが生じています。2段組み

文書として完成させるには多少の編集作業が必要です。

(4)

書籍型シェル

書籍型シェルの場合、報告書型に比べ様式はさらにフォーマルなものになります。

(a)「新規作成」ボタンをクリック、「Standard LaTeX」シェルフォルダ中の「Standard LaTeX Book」を選択します。

(b)「タイプセット」メニュー：「オプションとパッ

ケージ」と操作し「クラスオプション」タブを選択します。ドキュメントクラスがbookとなっている点を確認してください。

◦ フォルダとしては\swp55\temp あるいは\sw55\tempを使います。

◦ ファイル名としてはbookとしましょう。

◦「Portable LaTeX」、「ASCII (Normal)」を選択してください。

(d) 今度はPDFタイプセットを行ってみましょう。「タイプセット」メニュー：「英語タイプ

セット」：「PDFプレビュー」と操作ください。19ページからなる文書が生成されたでしょうか。以下の点にご注意ください。

◦ 表紙に続き目次が自動生成される。 ◦ 両面印刷が前提で、各章が見開き右ペー

ジから始まるような設定となっているため*4、空白の偶数ページが置かれることがある。

◦ 本文に先立つ部分のページ番号にはロー

マ数字が使用され、アラビア数字の本文

(5)

とは区別される。

◦ ページヘッダ部に章や節の見出しが自動

的に配置される。

この他、TEXの機能を用いることによりさまざまな様式の文書が作成できますが、それらについては

• SWP/SW使用の手引き

• SWP/SW製品マニュアル

• SWP/SW BetterUse Webページ

等をご参照ください。いずれもライトストーンホームページ

http://www.lightstone.co.jp/ よりアクセスいただけます。

Note: 「ファイル」メニュー内にも「プレビュー」、「印

刷」といった機能が用意されていますが、これらは TEXの機能を用いない簡易印刷を企図したもので

す。高品位文書の整形、印刷にはTEXコンパイル

を伴う「タイプセット」メニューを使用するように

してください。

3

日本語文書の作成

[1]

日本語文書を整形（タイプセット）するためには SWP/SWとは別にpLA

TEX環境が必要になります。ライトストーンでは pLA

TEX関連のコンポーネントにGUI機能も付加したWinFormeというパッケージをそのために提供していますが、問題はこれらの各種pLA_TEXが_Windowsの

環境変数に依存した実装となっているため、一つのOS環境内では複数が共存し得ないという点にあります。お使いの PC上にpLA

TEXをインストールするのが今回初めてという場合にはややこしい話はありませんのでセクション4にお進みください。既にpLA

TEXが存在

する環境の場合、それを活かした形での、すなわち

WinFormeをインストールしない形での検証方法を

以下に説明します。SWP/SWとpLA_TEXが連動した形での動作にはなりませんが、それでもSWP/SW

による生産効率の良さは評価いただけると考えます。

Note: _WinFormeまで含めた形での連動確認をご希望の

場合には、まず既存 pLA_TEXのアンインストール作

業が必要になります。手順については

http://www.lightstone.co.jp/latex/

kb0003.html

をご参照ください。アンインストールが完了した時点でセクション 4にお進みください。

(1)

標準シェルファイルを用いた検証

まず標準的なシェルファイルを用いて、それがお使いのpLA

TEXで問題なく扱えるかどうかを検証します。「新規作成」ボタンをクリックし「新規作

成ダイアログ」を開いてください。日本語文書用のシェルとしては

• jarticle, jbook,jreport関連【第1世代】

• jsarticle,jsbook,jsreport関連【第2世代】

の2タイプが用意されています。SWP/SW v5.5に同梱されているWinForme 1.1ではこの両者が扱えますが、pLA

TEX環境によっては第2世代（jsclass）がサポートされていないことが考えられますので、ここでは第1世代のシェルを用いて動作確認を行います。

(a) 次のいずれかのシェルを選択してください。

◦ Japanese Article [jarticle]

◦ Japanese Book [jbook]

◦ Japanese Report [jreport]

(b)「ファイル」メニュー：「名前を付けて保存」と操作し、TEX文書の保存を行います。その際、次の点に留意してください。

◦「保存する場所」としてはここでは\swp55 あるいは\sw55中の\tempフォルダを使用することにしましょう*5。

*5_{パス名中に}

(6)

◦「ファイル名」としてはシェルに応じて jarticle/jbook/jreportとします*6。

えるLA

◦「キャラクタセット」としては日本語文書の場合、「Japanese (Shift-JIS)」を選択してください。

(c) (b)で作成された_TEX文書を既存のpLA TEX で処理してみてください。日本語のDVIや PDF文書が正常に生成されるはずです。

(2)

新規文書の作成

日本語用ブランクシェル

• Blank - Japanese Article [jarticle]

• Blank - Japanese Article [jsarticle]

のいずれかを用いて日本語文書を作成してみてください。LA

TEXを直接用いて文書を作成する場合に比べると開発効率が改善されますが、それが最も顕著に現れるのは数式入力と表の作成でしょう。文書作成に絡む基本操作については

download.html#manual

からアクセスできる“SWP/SW 使用の手引き”を参照してください。作成された文書のタイプセット方法については前項と同様、ファイル保存操作を介して既存 pLA_TEX環境と接続します。

4

日本語文書の作成

[2]

SWP/SWを用いて日本語の_TEX文書を作成するこ

とはできますが、それをコンパイル/タイプセットするためにはWinFormeのインストールが別に必要です。この中には

• pLA_TEX

• dviout

• dvipdfmx

• 操作用GUI

等のコンポーネントが含まれています。

(1) WinForme

のインストール

SWP/SWの体験版をインタネットからダウンロー

ドされた場合には、シリアル番号連絡用のe-mailがライトストーンから送付されているはずです。その

中にWinFormeダウンロード用のURLアドレスが

記載されていますので、そこからダウンロード、インストールを実行してください。

SWP/SWの体験版をCD-ROMで入手された場合

には、そのCDからWinFormeのインストールが行えます。

いずれの場合もWinForme関連コンポーネントは

SWP/SW本体とは別のフォルダ（デフォルトは

\ptex）中にインストールされます。

(2) WinForme

の動作確認

SWP/SWとの連動確認に先立ち、WinForme単体

としての動作確認を行っておくことが肝要です。具体的な操作法についてはインストールガイドを参照ください。インストールガイドは

download.html#manual

から PDF形式でダウンロードできますが、同じものが体験版 CD中にも収容されています。ここで行う作業項目には次のようなものがあります。

• dvioutの初期設定

• サンプル文書（日本語）のテストコンパイル

Note: _pLA

TEX環境で画像データを扱う場合、形式によっ

てはGhostscriptとSusie plug-inという別のコン

ポーネントの組込みが必要になります。体験版の検証作業の一環でこれらについても動作確認を

*6_{任意の名前で良いわけですが、}

(7)

行っておきたいという場合には

http://www.lightstone.co.jp/

latex/kb0015.html

に従って組込み作業を行ってください。

(3) SWP/SW

との連動確認

最後にSWP/SW環境での日本語文書作成、

Win-Formeとの連動確認を行います。まず標準的なシェ

ルを使って動作検証を行ってみましょう。

(a)「新規作成」ボタンをクリックし「新規

作成ダイアログ」を開いてください。日本語文書用の標準的なシェルとしては

◦ jarticle,jbook,jreport関連【第1世代】

◦ jsarticle,jsbook,jsreport関連【第2世代】

の2タイプが用意されていますが、ここではより機能の豊富な第2世代（jsclass）を用いて日本語タイプセットの動作検証を行います。どれを使っても良いのですが、一例としてリスト末尾にある

◦ [jsbook] fullwidth を選択してみてください。

Note: シェルフォルダ中の_{Japanese Book [jsbook]}を使

用した場合、各行の横幅は全角40文字に制限される仕様となっています。その条件を除去したものが[jsbook] fullwidthです。

(b) まずクラスファイルを確認しておきます。「タ

イプセット」メニュー：「オプションとパッケージ」：「クラスオプション」タブと操作し、クラスファイル名がjsbookとなっていることを確認ください。これによって和文の書籍として文書が整形されます。

◦「保存する場所」としてはここでは\swp55 あるいは\sw55中の\tempフォルダを使用してください*7。

◦「ファイル名」としてはjsbookとしましょう*8。

えるLA

◦「キャラクタセット」としては和文書の場合、「Japanese (Shift-JIS)」を選択してください。

文書名にはファイル名“jsbook.tex”を含むフルパス名が表示されていることを確認ください。ここで生成されたTEX文書は一般の pLA

TEX環境でも処理できます。

(d) まずDVIタイプセットの動作確認を行います。「タイプセット」メニュー：「日本語タイプ

セット」：「プレビュー」と操作ください。25 ページからなる文書が生成されたでしょうか。以下の点にご注意ください。

◦ 表紙に続き目次が自動生成される。 ◦ 両面印刷が前提で、各章が見開き右ペー

ジから始まるような設定となっているため*9、空白の偶数ページが置かれることがある。

◦ 本文に先立つ部分のページ番号にはロー

マ数字が使用され、アラビア数字の本文とは区別される。

◦ ページヘッダ部に章や節の見出しが自動

的に配置される。

(e) 今度はPDFタイプセットを確認します。なお、このシェルの場合には索引生成機能が設定されているため、それをコンパイルオプションで指定すべく、「PDFプレビュー」ではなく「PDFコンパイル」を使用します。具体

*7_{パス名中に}

全角文字やスペースが含まれないのであれば他のフォルダでも構いません。 *8任意の名前で良いわけですが、

(8)

的には「タイプセット」メニュー：「日本語タ

イプセット」：「PDFコンパイル」と操作し、「索引の作成」にチェックマークを入れます。

jsbook.texという文書に対して3パスのコンパイルが実行された後、SWP/SW画面に制御が戻ってきますので、生成された文書をプレビューすべく、「タイプセット」メニュー：「日本語タイプセット」：「PDFプレビュー」

と操作します。今度は26ページの文書が生成されているはずです。最終ページに索引が生成されている点を確認ください。

(4)

スライド作成

第2世代の日本語用ドキュメントシェルjsclassにはスライド作成機能が加わっています。今度はそれを検証してみましょう。

(a)「新規作成」ボタンをクリックし、今度は [jsarticle] slide1というシェルを選択してみてください。

(b)「タイプセット」メニュー：「オプションとパッ

ケージ」：「クラスオプション」タブと操作し、クラスファイル名がjsarticleとなっていることを確認ください。さらにクラスオプションとしてslideとpapersizeというオプションが設定されている点にも注意してください。

◦ フォルダとしては\swp55\temp あるいは\sw55\tempを使います。

◦ ファイル名としては jsslide としましょう。

◦「Portable LaTeX」、「Japanese (Shift-JIS)」を選択してください。

(d)「タイプセット」メニュー：「日本語タイプセッ

ト」：「PDFプレビュー」と操作すると、スライド6枚からなるPDF文書が作成されます。以下の点を確認ください。

◦ 数式もスライド用に大きな字体となって

いる。

◦ カラーの使用も可能である*10。

(5)

新規文書の作成

日本語用ブランクシェル

• Blank - Japanese Article [jarticle]

• Blank - Japanese Article [jsarticle]

のいずれかを用いて日本語文書を作成してみてください。pLA

TEXを直接用いて文書を作成する場合に比べると開発効率が改善されますが、それが最も顕著に現れるのは数式入力と表の作成でしょう。文書作成に絡む基本操作については

http://www.lightstone.co.jp/latex/ download.html#manual

からアクセスできる“SWP/SW 使用の手引き”を参照してください。

本説明書はSWP/SWを用いて作成されたものです。
